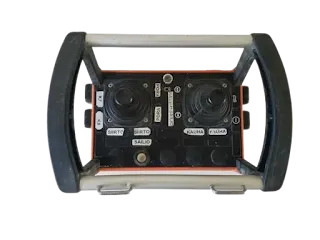

    Membuat Remot Kontrol 22 Channel

    Sidhanie
    Friday, 18 October 2024, October 18, 2024 WIB


       Berikut adalah tutorial lengkap mengenai komponen, fungsi, cara perakitan, dan penghubungan jalur perkabelan untuk proyek remote control berbasis Arduino Nano menggunakan modul NRF24L01.

    1. Komponen yang Diperlukan

    a. Daftar Komponen

    NoKomponenJumlahFungsi
    1Arduino Nano1Mikrokontroler untuk mengendalikan semua komponen.
    2Modul NRF24L011Modul komunikasi nirkabel untuk mengirim dan menerima data.
    3Joystick (2-axis)2Mengontrol gerakan (kanan, kiri, maju, mundur).
    4Toggle Switch (2 posisi)5Mengatur mode dan fungsi (kecepatan, mode GPS, dll).
    5Push Button3Mengaktifkan fungsi tertentu (RTH, suara, lampu).
    6LED1Indikator status (lampu menyala/mati).
    7Buzzer1Mengeluarkan suara sebagai notifikasi.
    8Resistor (10k Ohm)5Untuk pull-up resistor pada toggle switches dan push buttons.
    9Breadboard1Tempat merakit rangkaian tanpa solder.
    10Kabel JumperSecukupnyaUntuk menghubungkan komponen di breadboard.


    b. Fungsi Komponen

    • Arduino Nano: Mikrokontroler utama yang memproses semua input dan output.
    • Modul NRF24L01: Menggunakan frekuensi 2.4GHz untuk komunikasi nirkabel antara transmitter dan receiver.
    • Joystick: Memungkinkan pengguna untuk memberikan input gerakan.
    • Toggle Switch: Digunakan untuk memilih mode atau fungsi.
    • Push Button: Mengaktifkan fungsi spesifik seperti RTH (Return to Home), suara, atau lampu.
    • LED: Menunjukkan status perangkat, ON/OFF berdasarkan input.
    • Buzzer: Mengeluarkan suara ketika tombol ditekan.
    • Resistor: Digunakan untuk pull-up pada input yang memerlukan resistor untuk menghindari noise.
    • Breadboard: Memudahkan penyambungan komponen tanpa solder.


    2. Cara Perakitan dan Jalur Perkabelan

    a. Skema Perakitan

    Berikut adalah skema perakitan dari proyek:

    (Gantilah dengan skema nyata)

    b. Jalur Perkabelan


    Komponen
    Pin pada ArduinoFungsi
    Joystick 1 XA0Kanan (Saluran 1)
    Joystick 1 YA1Kiri (Saluran 2)
    Joystick 2 XA2Maju (Saluran 5)
    Joystick 2 YA3Mundur (Saluran 6)
    Toggle Switch 12Kecepatan Rendah
    Toggle Switch 23Kecepatan Tinggi
    Toggle Switch 34Mode Manual
    Toggle Switch 45Stabilitas Rendah
    Toggle Switch 56Mode GPS ON
    Push Button 17RTH
    Push Button 28Suara
    Push Button 39Nyalakan/Matiin Lampu
    LED10Indikator Status
    Buzzer11Notifikasi Suara
    Modul NRF24L01 (CE)9Pin CE
    Modul NRF24L01 (CSN)10Pin CSN


    c. Langkah-langkah Perakitan

    1. Persiapkan Breadboard:

      • Siapkan breadboard sebagai tempat untuk merakit komponen.
    2. Pasang Arduino Nano:

      • Tempatkan Arduino Nano di breadboard.
    3. Pasang Modul NRF24L01:

      • Hubungkan pin CE dan CSN pada modul NRF24L01 ke pin 9 dan 10 di Arduino.
    4. Hubungkan Joystick:

      • Hubungkan joystick 1 dengan pin analog A0 dan A1 untuk sumbu X dan Y.
      • Hubungkan joystick 2 dengan pin A2 dan A3.
    5. Pasang Toggle Switch:

      • Hubungkan toggle switch ke pin digital 2 sampai 6. Gunakan resistor 10k Ohm sebagai pull-up.
    6. Pasang Push Button:

      • Hubungkan push button ke pin digital 7, 8, dan 9. Gunakan resistor 10k Ohm sebagai pull-up.
    7. Pasang LED dan Buzzer:

      • Hubungkan LED ke pin digital 10 dan Buzzer ke pin 11.
    8. Cek Jalur Perkabelan:

      • Pastikan semua kabel terhubung dengan benar sesuai dengan skema yang ada.


    3. Kode Program

    Setelah merakit dan menyambungkan semua komponen, gunakan kode receiver yang telah disediakan sebelumnya. Unggah kode tersebut ke Arduino Nano menggunakan Arduino IDE.


    4. Pengujian

    1. Sambungkan Arduino ke Komputer:

      • Gunakan kabel USB untuk menyambungkan Arduino Nano ke komputer.
    2. Buka Arduino IDE:

      • Pilih port yang sesuai dan unggah kode.
    3. Buka Serial Monitor:

      • Buka Serial Monitor di Arduino IDE untuk memantau output dan memastikan bahwa semua input berfungsi.
    4. Uji Setiap Fungsi:

      • Coba gerakkan joystick, ubah toggle switches, dan tekan tombol untuk memastikan bahwa LED dan buzzer berfungsi dengan baik.


    5. Troubleshooting


    Jika ada masalah:

    • Periksa sambungan kabel dan pastikan tidak ada kabel yang longgar.
    • Pastikan semua komponen berfungsi dan terhubung dengan benar.
    • Periksa kode program di Arduino IDE untuk memastikan tidak ada kesalahan sintaks.


    Kesimpulan

    Tutorial ini memberikan panduan lengkap tentang komponen, perakitan, dan penghubungan jalur perkabelan untuk proyek remote control berbasis Arduino Nano dengan modul NRF24L01.
